PATTERN & MOLD MAKING — SINCE 1928
試作品から量産品まで、鋳造用の木型・金型を設計から製作まで一貫でお受けします。木型はサンモジュールTW・ラクツールWB等、金型はデンスバー・アルミに対応。鋳物が必要な場合は、協力会社との連携で納品まで手配します。
SPEED
試作品から量産品まで、超短納期に対応。設計・解析・加工・仕上げがひとつの工場に揃っているから、外注の段取り待ちがありません。
DESIGN
図面どおりに作るだけではありません。中子レス化や鋳造性の向上など、量産コストを下げる形状改善をご提案します。
NETWORK
本業は木型・金型の製作です。鋳物が必要な場合は協力会社と連携し、FC250・FCD450〜600・アルミ4A / 7A / 4Cの鋳物納品まで手配します。
CASTING SIMULATION
2020年に鋳造CAE「JSCAST」を導入して以来、湯流れ・凝固解析にもとづく方案設計は当社の強みです。型をつくる会社が解析まで行うから、解析の結果はそのまま方案・型データに反映できます。鋳造解析のみのご依頼も承っています。
湯が整流しているか、湯回り不良の起きる箇所はないか。複数ゲートの方案では、堰ごとの流入量やその変化曲線まで確認し、狙いどおりに湯が回る方案を設計します。

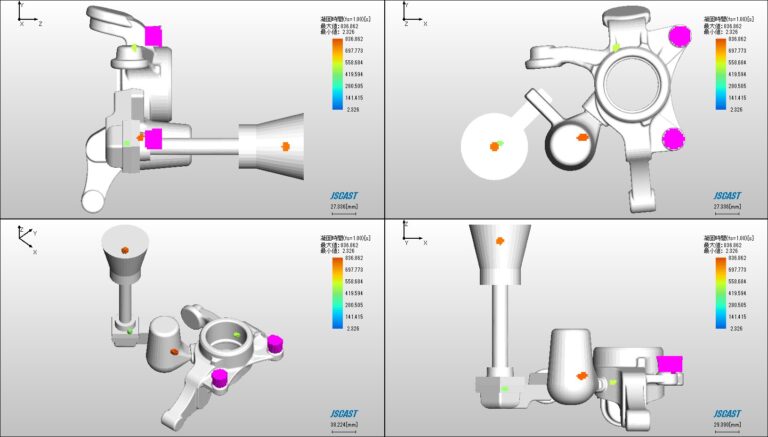

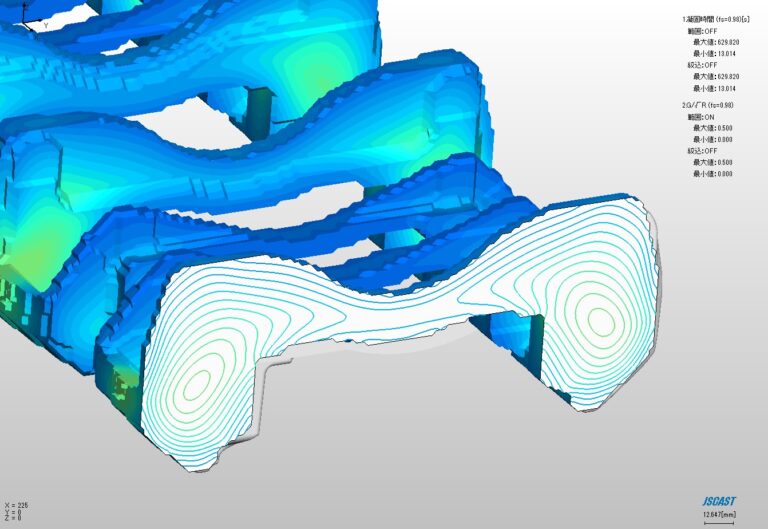

引け巣の発生リスクを、凝固時間・閉ループ・ホットスポットなど複数の指標で検討。押湯や冷やし金の配置まで踏み込んで、対策とセットでご提案します。

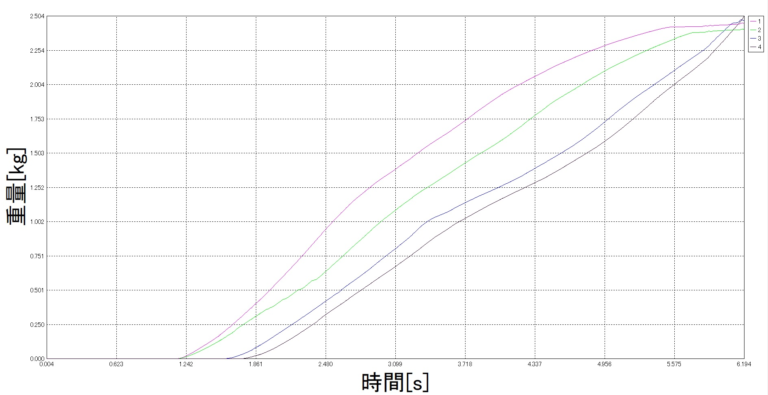

堰別流入量表示：どの堰から・どれだけ湯が入るかを色分けで可視化（JSCAST解析結果）
REVERSE MODELING
図面が残っていない部品、現物合わせで直され続けた木型、廃番になった保安部品——。高精度3Dスキャンで現物を丸ごとデータ化し、そのまま加工・再製作につながるCADデータへ起こします。スキャンから木型・金型の製作、機械加工までを社内で行い、鋳物が必要な場合は協力会社と連携してお届けします。
01 — SCAN
KEYENCE VL-800
非接触スキャンで現物を傷つけず、複雑な形状も高精度に点群データ化します。
02 — MODEL
点群からSTEP等のCADデータを作成。摩耗や欠けは、本来の設計意図に沿って補正します。
03 — VERIFY
スキャンデータとCADを重ね合わせ、偏差カラーマップで精度を確認してから納品します。
04 — BUILD
KEYENCE GX1000
3Dプリントでの試作確認から、木型・金型製作、機械加工まで一貫対応します。
熱溶解積層方式（FFF）・造形サイズ400×300×300mm。用途で選べる5種の専用樹脂に対応し、検査治具・組立治具から鋳造方案の試作確認まで、金属や木の加工より速く形にできます。
DIGITAL ARCHIVE
木型は生きた資産です。しかし木は割れ、反り、倉庫を埋めていきます。「いつか使うかもしれない型」を現物のまま抱え続けるのではなく、3Dデータとして永久保存しませんか。保安部品など「作れなくなると困るもの」のバックアップとしても有効です。
SCAN → ARCHIVE：現物をスキャンし、劣化しないデジタル資産へ
木は割れ、反り、朽ちていきます。データは百年後も同じ形のままです。
「捨てられない木型」をデータ化して整理。保管スペースとコストを削減できます。
必要になったその時に、データから木型製作・3Dプリント・機械加工へ進めます。
型番・製品・改修履歴と紐づくデジタル台帳として、型資産を見える化します。
WORKS
試作品から量産品まで手がけた、木型・金型の製品事例の一部をご紹介します。スキャン事例・納品事例は今後追加していきます。
SERVICES
昭和3年（1928年）の創業以来つづく木型・金型製作を軸に、3D-CAD設計から鋳造解析、機械加工、そしてデジタル技術まで。試作から量産まで一貫してお応えします。
木型はサンモジュールTW・ラクツールWB等、金型はデンスバー・アルミで製作。超短納期にも対応します。
紙図面・2Dデータからでも。抜き勾配・加工代の付与から、中子レス化など量産に向けた形状改善提案まで。
湯流れ・凝固解析で最適方案をご提案。解析のみのご依頼も承ります。
人工木材・アルミ・鋳鉄に対応。5台のマシニングセンタで加工します。
3Dスキャンで現物からCADデータを復元。図面のない部品も再製作へつなげます。
老朽化した木型・保安部品を3Dデータで永久保存。型資産を未来へ残します。
FACILITY
設計・解析のデジタル設備と、型を削り出す工作機械。どちらも自社に揃えているから、スピーディーな型づくりが可能です。
| 名称 | 種別 | メーカー |
|---|---|---|
| VL-800シリーズ NEW | 非接触3Dスキャナ | KEYENCE |
| GX1000 NEW | 3Dプリンタ | KEYENCE |
| JSCAST | 鋳造CAE（湯流れ・凝固解析） | クオリカ |
| VISI | CAD / CAM | HEXAGON |
| ThinkDesign | CAD | think3 |
| Machining Strategist | CAM | HEXAGON |
| 名称 | 種別 | メーカー | 加工範囲（mm） |
|---|---|---|---|

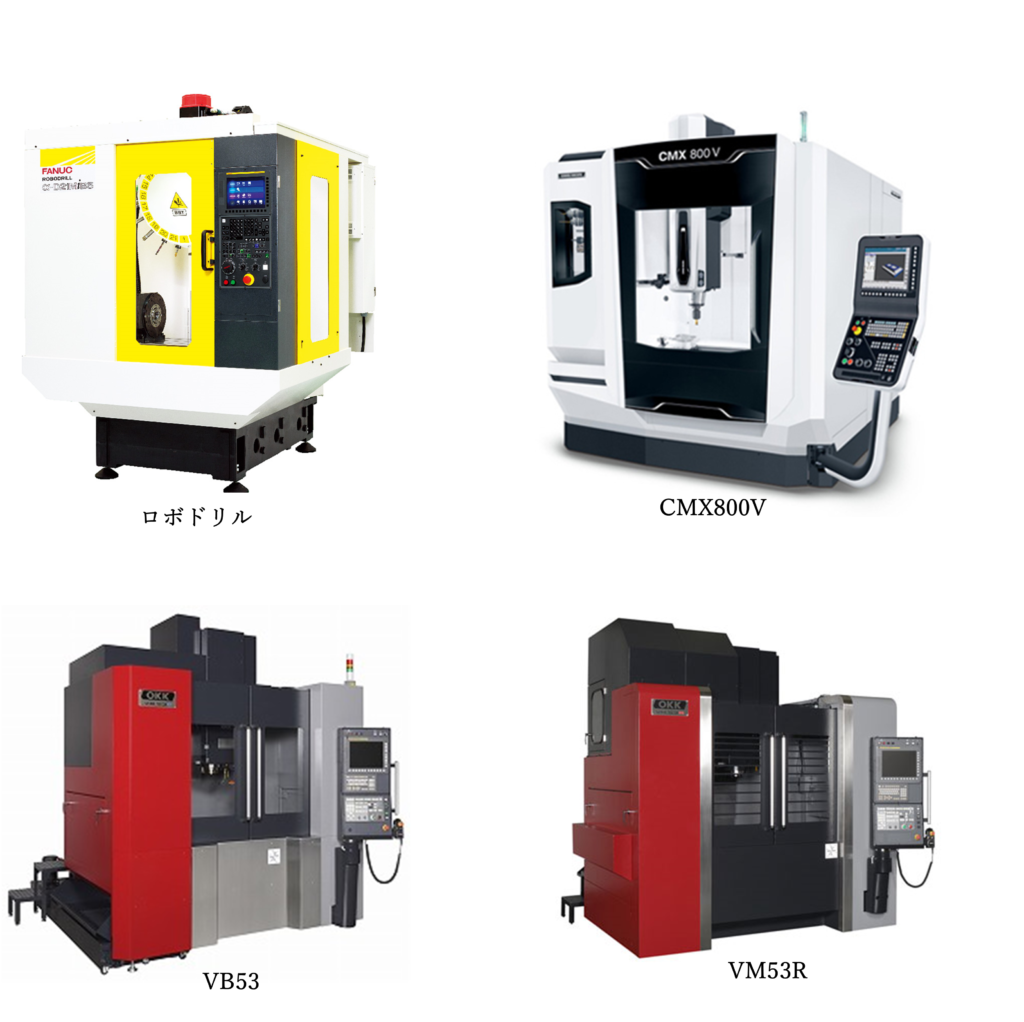

| CMX 800V | マシニングセンタ | DMG森精機 | 800 × 560 × 510 |
| ROBODRILL | マシニングセンタ | FANUC | 700 × 400 × 350 |
| VB53 | マシニングセンタ | Nidec | 1050 × 530 × 510 |
| VM53R | マシニングセンタ | Nidec | 1050 × 530 × 510 |
| MCH400Ⅱ | マシニングセンタ | Nidec | 1100 × 410 × 510 |
| その他 | ラジアルボール盤・ボール盤・コンターマシン | — | — |
FAQ
はい。現物をお預かりして3Dスキャンし、CADデータを起こして再製作できます（リバースモデリング）。摩耗や欠けは、本来の設計意図に沿って補正します。
はい。解析のみのご依頼も承っています。湯流れ・凝固解析の結果と、方案の改善案をセットでご報告します。
はい。木型1点からご相談いただけます。まずは現物の写真をメールでお送りいただくのが早道です。
木型はサンモジュールTW・ラクツールWB等、金型はデンスバー・アルミで製作します。鋳物が必要な場合は協力会社と連携し、FC250・FCD450〜600・アルミ4A / 7A / 4Cに対応します。
内容・数量によりますが、試作品から量産品まで超短納期のご要望にお応えしてきました。お急ぎの場合はその旨をお知らせください。
